1. 點對點通訊：
點對點通訊拓撲圖
簡要說明：比較常見的是兩臺PLC之間的通訊，使用F8914 ZigBee無線終端代替RS 485或232的有線連接。PLC型號有：歐姆龍、西門子、施耐德、三菱、莫迪康、永宏等等。除了PLC之外，連接各類傳感器設備都是可以的，前提是有RS 485/232串口。
2. 點對多點串口通訊：

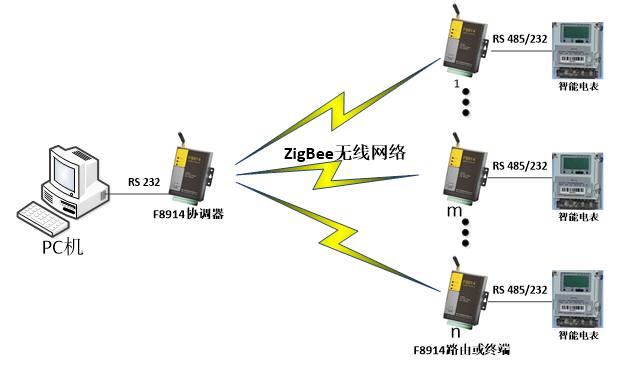

點對多通訊拓撲圖
簡要說明：此拓撲為：本地中控室的pc機服務器采集樓層里電表的數據。當然除了接智能電表外，還可以接各類傳感器（如溫濕度傳感器、壓力傳感器、耗氧量傳感器）、各類PLC從站等等。其中F8914終端設備可以用8913D等小模塊（可嵌入各類傳感器中）進行代替。
3. 點對多點ZigBee+GPRS網絡通訊：
1）使用F8X14網關（其中x表示網絡制式，如F8114表示GPRS網關）

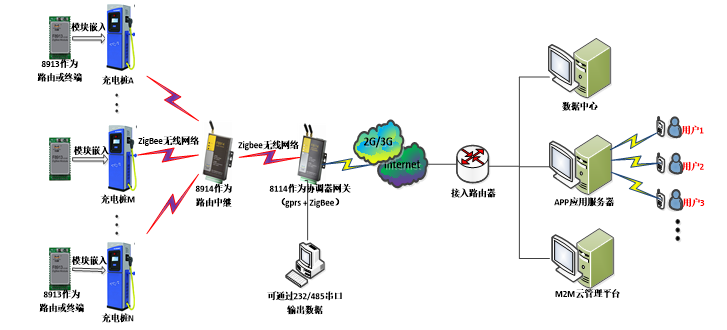

點對多點ZigBee+GPRS網絡---F8X14拓撲圖
簡要說明：此拓撲為：8913模塊嵌入到充電樁中，將數據通過F8114網關傳輸到云管理平臺去；也可以通過本地RS 232/485串口進行數據的獲取。當然可以將充電樁換成各類小型傳感器（如溫濕度傳感器、粉塵傳感器等）或者由MCU控制的自動化設備等等。
2）使用F8X26網關（其中x表示網絡制式，如F8126表示GPRS網關）

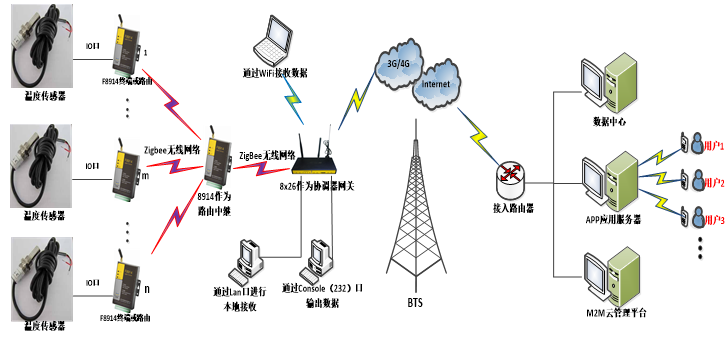

點對多點ZigBee+GPRS網絡---F8X26拓撲圖
簡要說明：此拓撲為：通過云管理平臺可以實現遠程采集農業(yè)大棚里溫度傳感器的4-20mA的電流，從而能夠實時監(jiān)測大棚溫度，對農作物進行合理管控；也可以通過lan口本地采集、wifi無線本地采集或者RS 232串口進行本地采集。當然也可以將溫度傳感器（信號輸出為4-20mA的模擬量）換成RS 232/485串口設備。同樣F8914終端也可以用891x系列的小模塊替代。
